性色aⅴ一区二区三区水牛影视 ,国产精品美女WWW爽爽爽视频

日本粉末高速鋼

YXM1

品牌：	日立金屬HITACHI
原產(chǎn)地：	日本
規(guī) 格：	詳見鋼料規(guī)格欄
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	粉末冶金
化學(xué)成分：	詳見鋼料成分欄
常規(guī)應(yīng)用：	沖壓模具\|高檔刀具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

日本日立金屬HITACHI YXM1高速鋼是一款鎢鉬系高速工具鋼，宜于制造強(qiáng)力切割用耐磨，耐沖擊各種工具，高級(jí)沖模，螺絲模，需要較好韌性以及形狀繁雜工具、銑刀、鉆頭等。 YXM1與YXM4的區(qū)別是沒有元素鈷的配入，耐熱等性能稍遜于YXM4高速鋼，類似牌號(hào)有SKH51高速鋼，1.3343高速鋼，M2高速鋼。
YXM1高速鋼是兼具耐磨耗性和高韌性優(yōu)越組合的高合金的冷作工具鋼，因高耐磨耗、耐高壓、耐燒結(jié)的優(yōu)良性能被廣泛使用在：麻花錨、拉刀、攻牙、銑洗、切斷、絞刀、沖孔、成形、沖壓、冷鍛模、拉伸模、切削刀具等場(chǎng)合，是一款應(yīng)用范圍廣的通用高速鋼。
日立金屬HITACHI YXM1高速鋼主要特性：
◎高耐磨性、高抗壓強(qiáng)度  。
◎淬硬后高的表面硬度、優(yōu)良的整體淬透性  。
◎良好的表面處理加工性、優(yōu)良的抗回火軟化性。

加工處理：
鍛造： 900℃-1100℃
退火：加熱至800-880℃，在此溫度中停留2-4小時(shí)，在爐中任其緩冷。
淬火：先預(yù)加熱至550-600℃，次加熱至950℃，再加熱至1220-1240℃；或者1200℃-1220℃。在油中淬硬，但油溫必須先保濕40-60℃（1\一般工具；2\形式復(fù)雜式需要韌性之工具）。
回火：加熱至550-570℃，在此溫度中停留，然后在靜止空氣中冷卻，回火必須重復(fù)二次。硬度：退火后硬度255HB以下，淬火后回火硬度63HRC以上。

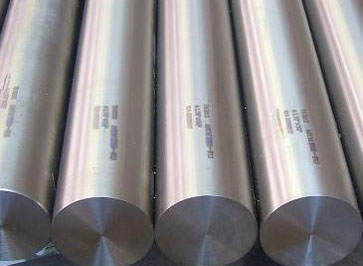

熱軋、鍛制、冷拉鋼棒、以退火狀態(tài)交貨。熱軋、鍛制鋼棒以退火+其他加工方法(剝皮、輕拉、磨光或拋光等)加工后交貨。

扁料厚	扁料闊	圓料直徑	方料
10mm~60mm	50mm~300mm	10mm~200mm	19mm-60mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鎢W	鈷Co	鉻Cr	鉬Mo	釩V
含量	0.80-0.90	6.00-7.00	----	3.80-4.50	4.80-5.80	1.80-2.30

日本日立YXM1高速鋼|進(jìn)口YXM1高速工具鋼供應(yīng)商 - 德松模具鋼

YXM1

在線客服

客服電話
