国产AV福利久久精品can二区,中文字乱码电影在线播放

瑞典一勝百熱作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 熱作模具鋼 > 瑞典一勝百熱作模具鋼 >

8407 SUPREME

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級：	AAA級
加工工藝：	專利冶金工藝
化學(xué)成分：	詳見成分參數(shù)
常規(guī)應(yīng)用：	塑膠模具壓鑄模具

詳細信息
鋼料規(guī)格
鋼料成分

一勝百8407 SUPREME模具鋼是瑞典ASSAB公司生產(chǎn)的一種鉻、鉬、釩熱作合金工具鋼，該鋼分為8407SUPREME ESR和8407 2M兩種型號，8407 SUPREME意味著在經(jīng)過特殊煉鋼技術(shù)和嚴密質(zhì)量控制后，鋼材擁有的高純度和非常好的顯微組織。另外與傳統(tǒng)工藝冶煉的H13類相比，8407 Supreme展現(xiàn)出更優(yōu)異的各向同性，這對于模具的抵抗高的機械及熱疲勞應(yīng)力性能更具價值，如壓鑄模具、鍛造模具及擠壓模具等。在實際應(yīng)用中8407 Supreme制作的模具可選用高于普通H13類材料1~2HRC的硬度而不會犧牲韌性。高硬度可以減緩熱龜裂的發(fā)生，提高模具壽命。一勝百8407 Supreme主要特征為：高低溫均有良好的耐磨性、優(yōu)良的韌性和延展性、穩(wěn)定優(yōu)良的機加工性和拋光性、優(yōu)良的高溫強度和抗熱疲勞性、優(yōu)良的淬透性且熱處理變形極小。主要使用在注塑模具\塑膠模具和壓鑄模具\擠壓模具上，也經(jīng)常使用在鋁鎂銅鋼的熱煅模具上，同時也可以使用在冷沖、冷剪切和熱剪切上。

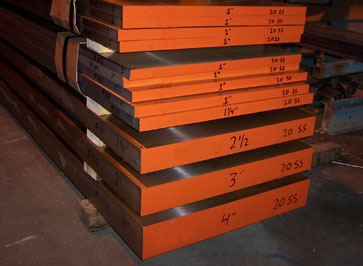

德松公司供貨狀態(tài)為軟性退火，硬度約180HB，色標為橙色。
其他地區(qū)牌號：AISI:H13/WNr:1.2344模具鋼/JIS:SKD 61模具鋼。

熱處理：
軟性退火：將鋼材于保護氣氛中加熱至850℃，均熱后，于爐中以每小時10℃的速度，冷卻至650℃后空冷。
去應(yīng)力回火：模具經(jīng)粗加工后，加熱到650℃，保溫2小時，緩慢冷卻至500℃，然后空冷。
淬火：預(yù)熱溫度： 600-850℃通常分為兩階段預(yù)熱，奧氏體化溫度：1020-1050℃，通常1020-1030℃。
淬火介質(zhì)：高速氣體/循環(huán)氣氛。真空（足夠正壓力的高速氣體），可采用分級淬火來控制變形或淬火裂紋。在450-550℃的鹽浴爐或流動粒子爐中分級淬火，然后空冷。在約180-220℃的鹽浴爐或流動粒子爐中分級淬火，然后空冷。溫油。
回火：參照德松公司提供回火曲線圖，根據(jù)所需硬度選擇適當(dāng)?shù)幕鼗饻囟?。回火至少兩次，每次回火后必須冷卻至室溫。最低的回火溫度為250℃，每次回火需保溫至少兩小時，應(yīng)避免在425-550℃之間回火。

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	釩V
含量	0.39	5.2	0.4	1.0	1.4	0.9

瑞典進口一勝百8407 SUPREME模具鋼材專業(yè)供應(yīng)商 - 德松模具鋼

8407 SUPREME

在線客服

客服電話
